N°4 Sessel - Stubähocker
Designer – David Jorquera
Zeitaufwand: ca. 4 h
Materialkosten: CHF 60
Schwierigkeit: ![]()
Dieser Sessel trägt den schweizerdeutschen Namen, Stubähocker. Er ist inspiriert vom LCW Chair, von Ray & Charles Eames. Die verwendeten Verbindungen, sind hauptsächlich Steckverbindungen, mit Ausnahme der Rückenlehne. Diese ist mit Schrauben und Rampamuffen befestigt. Der Sessel ist somit komplett auseinandernehmbar und kann platzsparend verstaut werden, wenn er nicht in Gebrauch ist. Die Schwierigkeitsstufe ist hier auf 5 geschätzt, weil das Ausschneiden nicht so einfach ist.
Das Braucht’s:
Werkzeuge
Eine Säge (oder Stichsäge)
Massband oder Zollstock
Bleistift
Bohrer
(optional) Stichsäge
Material
Du brauchst zwei verschiedene Holzplatten. Die eine ist 85 x 60 cm gross und 16 mm dick. Die Andere, darf höchstens 6 mm dick sein und misst, 160 x 55 cm. Von dieser schneidest du dir 4 Bretter zu, 2 x (32 x 55 cm) und 2 x (48 x 55 cm). Für das abgebildete Beispiel, habe ich Seekiefer Sperrholz benutzt.
2 Flachkopfschrauben M6 45 mm lang
2 Gummi Puffer
2 Rampamuffen Innengewinde M6
Rampamuffen haben aussen ein Gewinde, um sie mit Hilfe eines Imbusschlüssels zu montieren. Innen haben sie auch ein Gewinde, um eine Schraube reinzuschrauben. Sie sind vorallem praktisch, wenn man eine Verbindung braucht, die man oft an und abschrauben kann.
Schnittliste

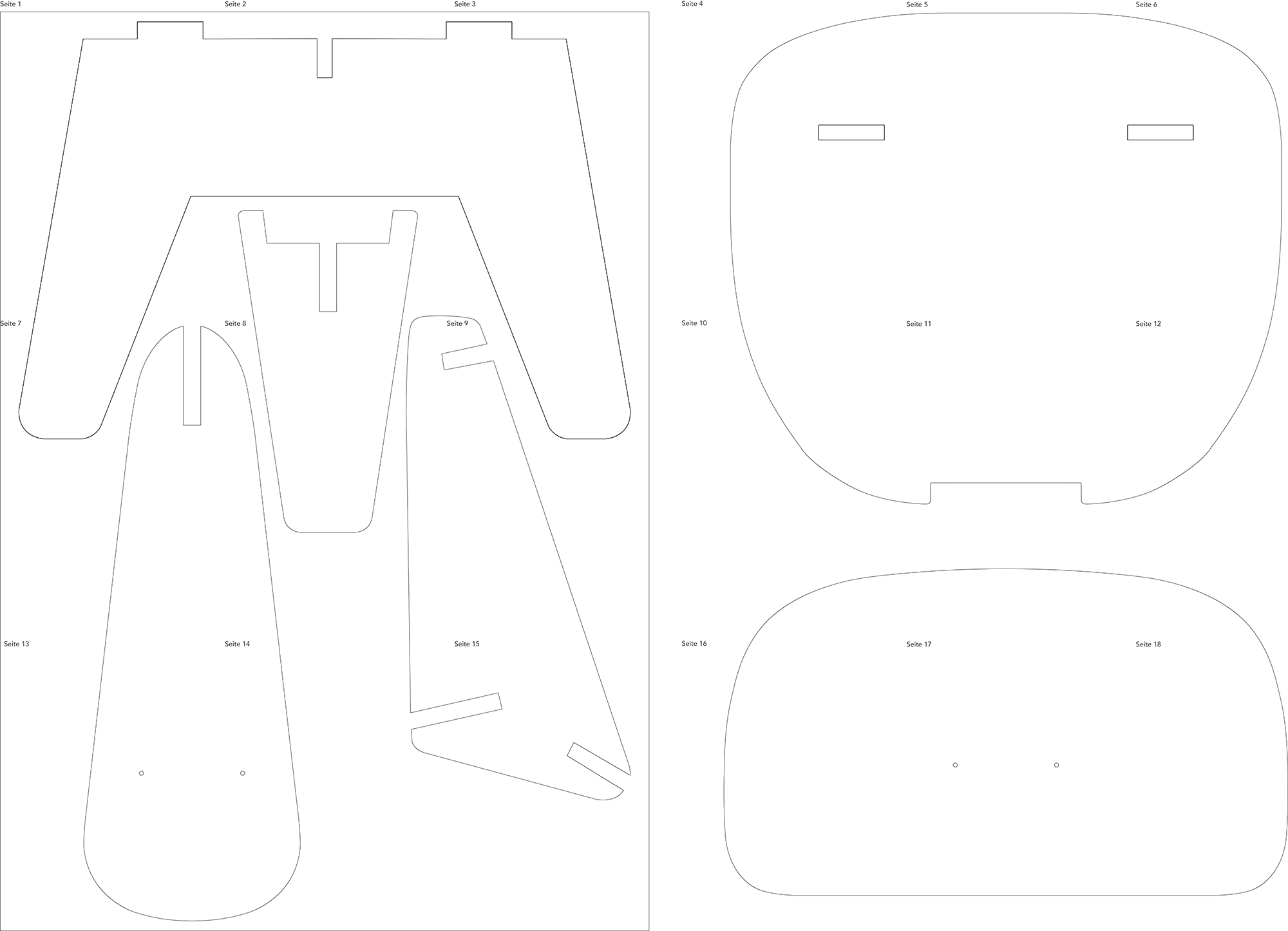

Template
![]()
Anleitung
Schritt 1:
Lade dir das oben verlinkte Template runter und druck dir alle Seiten auf A4 aus. Klebe alle Seiten zusammen, wie auf der Schnittliste oben dargestellt.
Lade dir das oben verlinkte Template runter und druck dir alle Seiten auf A4 aus. Klebe alle Seiten zusammen, wie auf der Schnittliste oben dargestellt.
Schritt 2:
Schneide dir alle abgebildeten Teile, mit der Säge, oder der Stichsäge aus. Tip: mit der Stichsäge ist man etwa viermal so schnell. Saubere Schnitte mit der Stichsäge
Schneide dir alle abgebildeten Teile, mit der Säge, oder der Stichsäge aus. Tip: mit der Stichsäge ist man etwa viermal so schnell. Saubere Schnitte mit der Stichsäge
Schritt 3:
Als nächstes kümmern wir uns um die Sitzfläche und Rückenlehne. Die beiden (32 x 55 x 0.6 cm) Bretter bilden die Rückenlehne und die beiden (48 x 55 x 0.6 cm) Bretter, bilden die Sitzfläche. Zum verleimen wird vollflächig PUR- Leim aufgetragen. Die Biegung der Rückenlehne bekommst du hin, indem du an beiden Enden der Holzplatte eine Latte unterlegst und in der Mitte die Platte auf eine Tischplatte oder Holzplatte zwengst. Bei der Sitzfläche musst du nur an einem Ende eine Latte unterlegen und nicht allzu weit davon entfernt mit einer aufliegenden Latte nach unten zwengen.
Schritt 4:
Schneide die Rückenlehne und die Sitzfläche mit Hilfe der Templates aus. Oder designe deine eigenen Formen.
Schneide die Rückenlehne und die Sitzfläche mit Hilfe der Templates aus. Oder designe deine eigenen Formen.
Schritt 5:

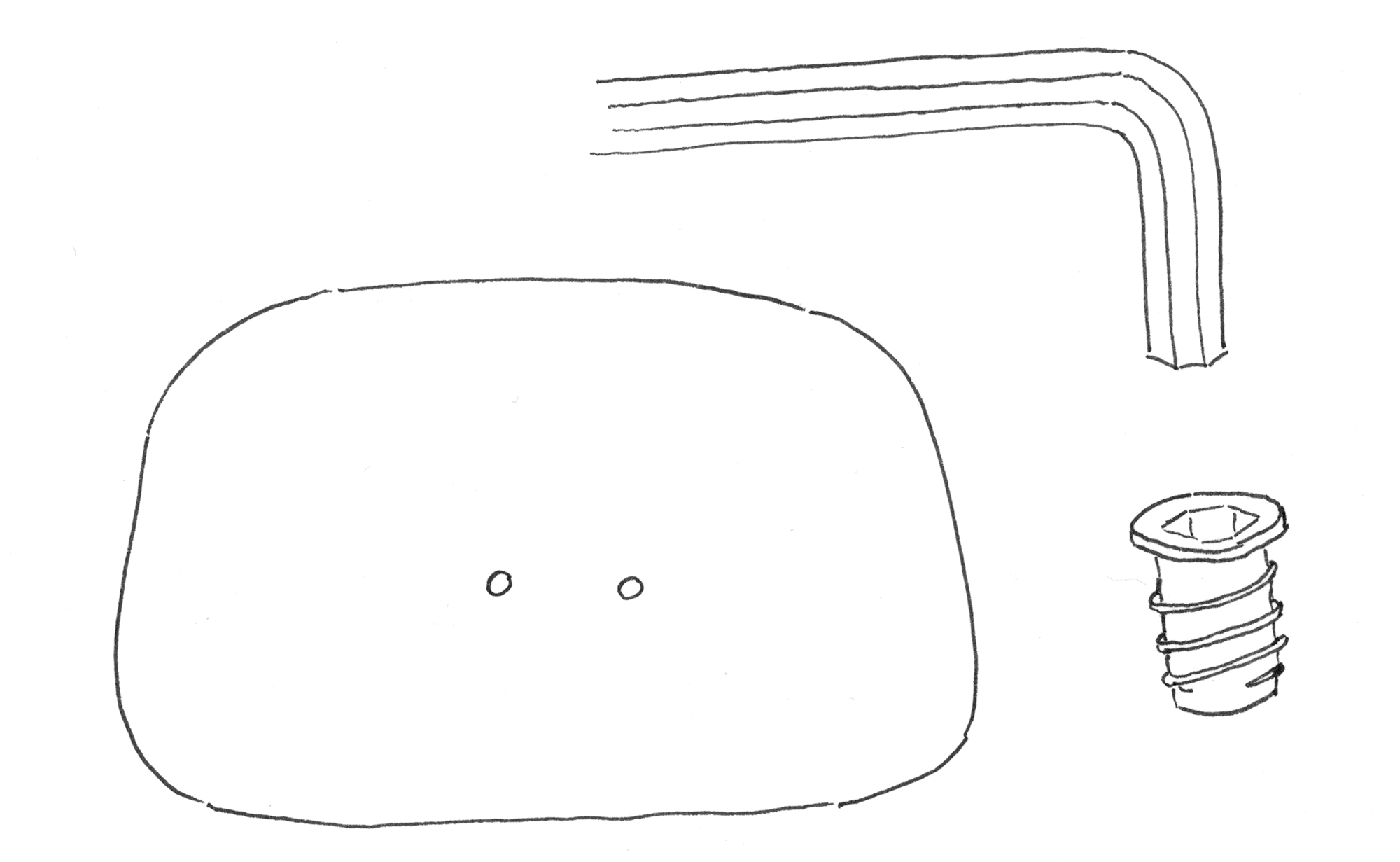

Um die Rückenlehne zu montieren, schlage ich eine von Vorne unsichtbare Verbindung vor. Dafür brauchst du sogenannte Rampamuffen. Die bekommst du in jedem Baumarkt. Um die Rampamuffen zu verbauen, musst du Löcher bohren, die nicht durch die Rückenlehne durch gehen, sondern nur etwa 8 mm tief und das Loch muss so breit sein, wie der aussen Durchmesser der Muffe. Für die exakte Position, kannst du wieder das Template benutzen.
Um die Rückenlehne zu montieren, schlage ich eine von Vorne unsichtbare Verbindung vor. Dafür brauchst du sogenannte Rampamuffen. Die bekommst du in jedem Baumarkt. Um die Rampamuffen zu verbauen, musst du Löcher bohren, die nicht durch die Rückenlehne durch gehen, sondern nur etwa 8 mm tief und das Loch muss so breit sein, wie der aussen Durchmesser der Muffe. Für die exakte Position, kannst du wieder das Template benutzen.
Schritt 6:
Wenn du die Löcher gebohrt hast, musst du die Muffen mit einem Imbusschlüssel hinein schrauben. Falls die Muffe länger ist, als das Loch tief ist, kannst du sie am unteren Ende kürzen, mit einer Metallsäge.
Wenn du die Löcher gebohrt hast, musst du die Muffen mit einem Imbusschlüssel hinein schrauben. Falls die Muffe länger ist, als das Loch tief ist, kannst du sie am unteren Ende kürzen, mit einer Metallsäge.
Schritt 7:

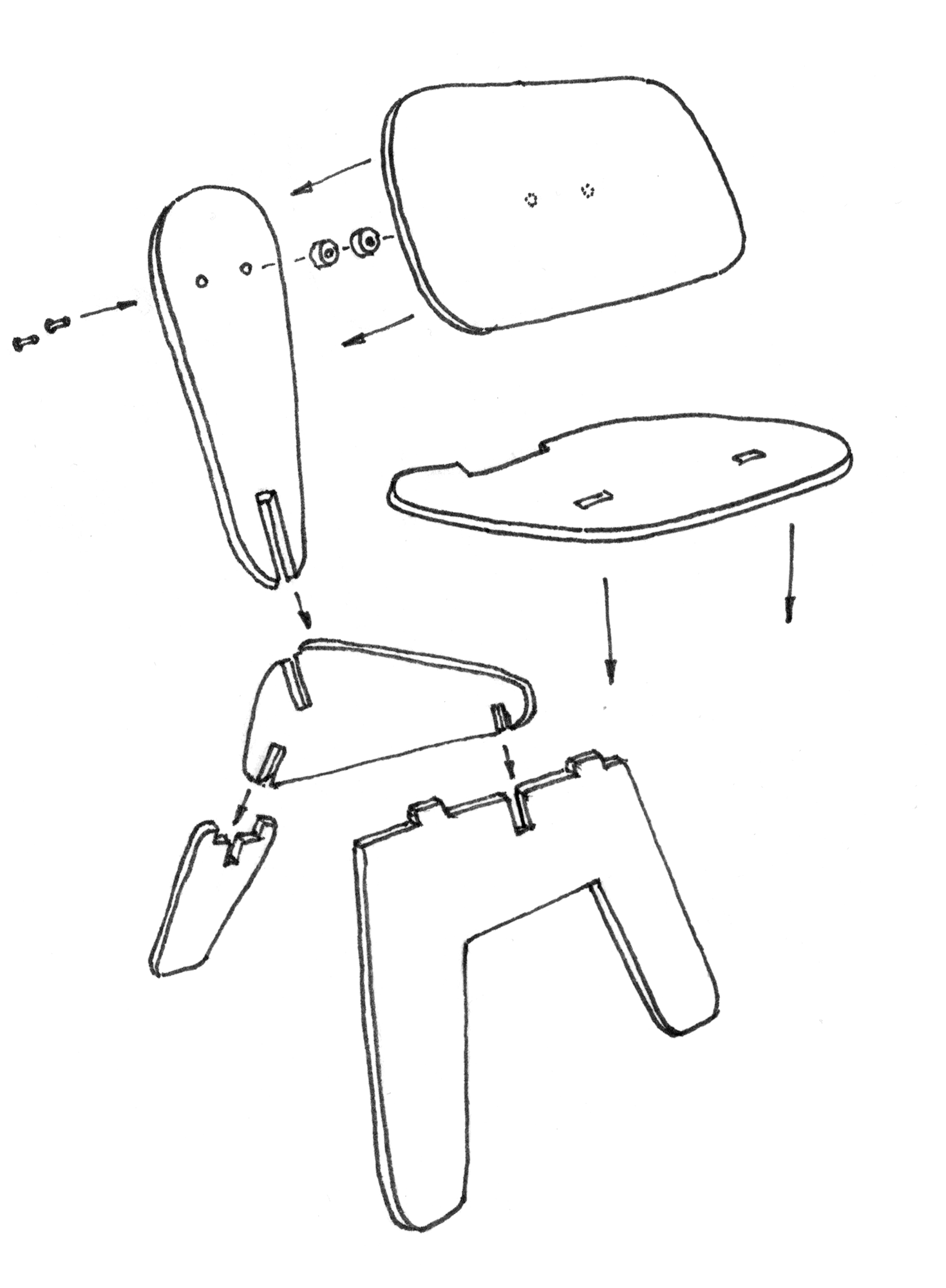

Nun kannst du alle Teile zusammenstecken und die Rückenlehne anschrauben.
Nun kannst du alle Teile zusammenstecken und die Rückenlehne anschrauben.
